缘由

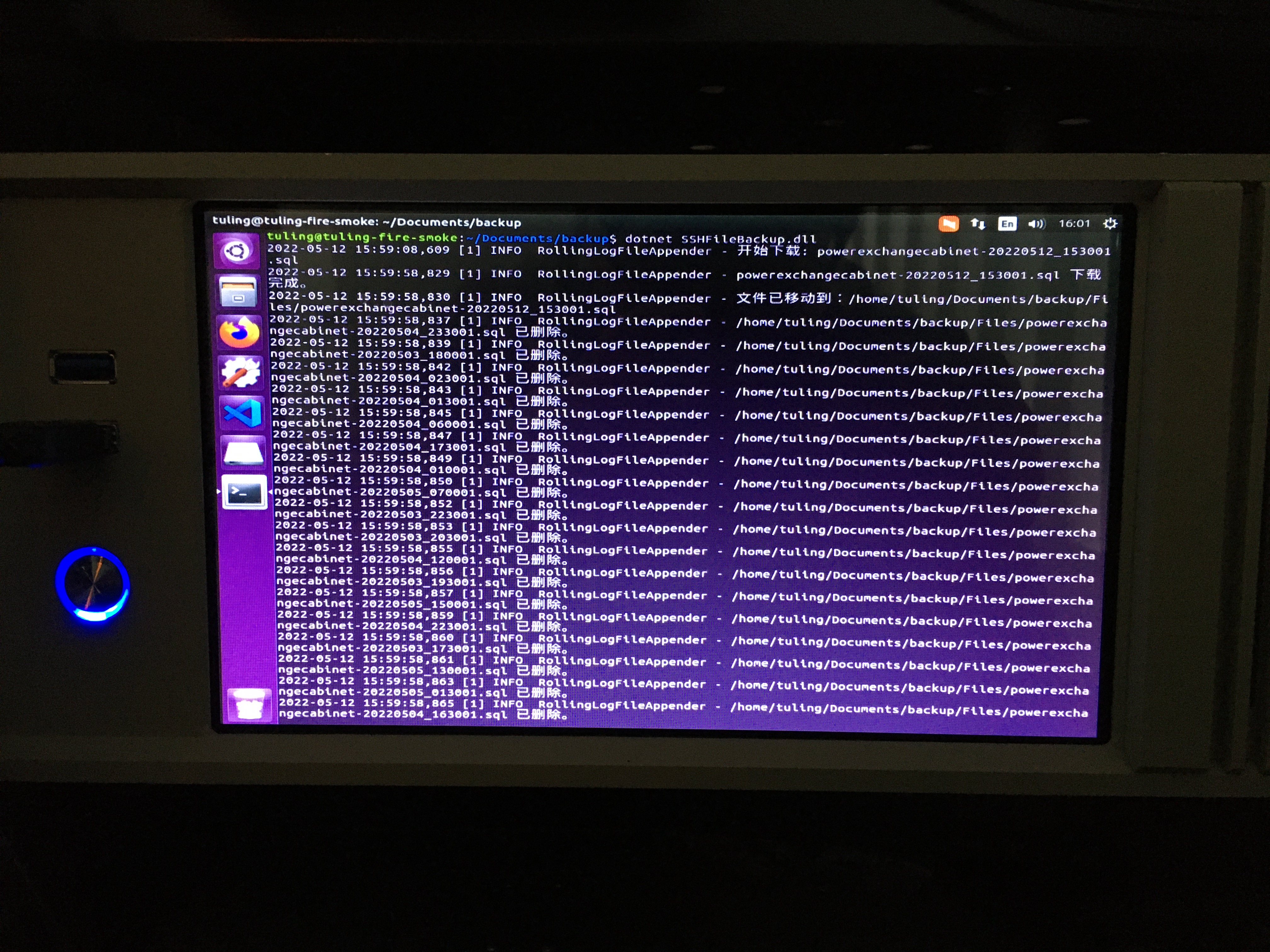

因为最近工作量不是很大，所以开始对以前的项目进行优化升级，比如：「公司核心系统内存泄露排查」和一个本地备份工具（本地拖回服务器的备份进行再次备份），下图所示：

完成这些之后，又是一阵空虚。突然想起2021年春节后，公司做了一个xxx小车项目，当时遇到一个问题一直困扰着我。直到拿到公司一块RK3568开发板做测试，才解开这一年的疑惑（其实也应该怪自己抠门，贪便宜买了树莓派ZERO W的板子，没买带网口的树莓派4B）。

上述xxx小车项目的硬件设备使用移远EC200S-CN模块，在离线后会出现两种情况：

原先与服务器建立的TCP连接未断开的情况下，又与服务器建立了另一个TCP连接（IP相同端口不同，或者IP、端口都不相同）；
使用原先建立的TCP连接继续通讯。

出现第1种情况的话，服务器会缓存很多未及时释放的TCP连接，为了节约TCP资源，我加了如下判断：如果设备未在300秒(5分钟)内发送心跳包，会自动断开与设备的连接。但是设备离线后重现上线，压根不知道自己被断开了连接，继续使用原先的TCP通道发送数据，结果设备以为自己发了数据服务器却不返回。所以又改为了心跳超时判断阈值为900秒(15分钟)。

简单点说：当时的解决方案就是延长心跳时长，服务器晚点断开TCP连接，防止设备离线重新上线后找不到原先的TCP通道。

硬件测试

跟同事使用开发板，做了两个测试：

拔掉移动网络天线，甚至拔掉SIM卡，服务器未收到断开通知；
拔掉开发板供电电源，服务器未收到断开通知；

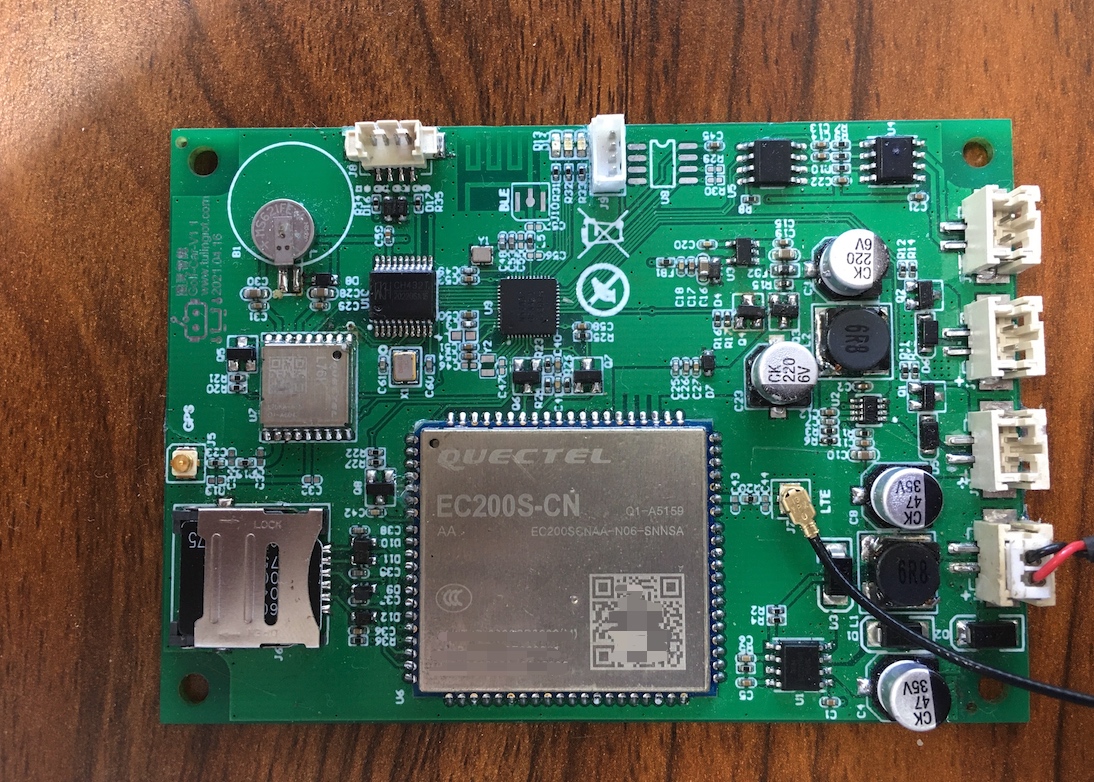

开发板如下图：

软件测试

使用TCP调试助手模拟开发板，做了三个测试：

调试助手关闭端口，模拟开发板主动断开TCP连接，毫无疑问服务器收到了断开通知；
调试助手不关闭端口，直接正常关闭软件，服务器收到了断开通知（这个测试不严谨，因为软件有可能会在关闭时做事件处理）；

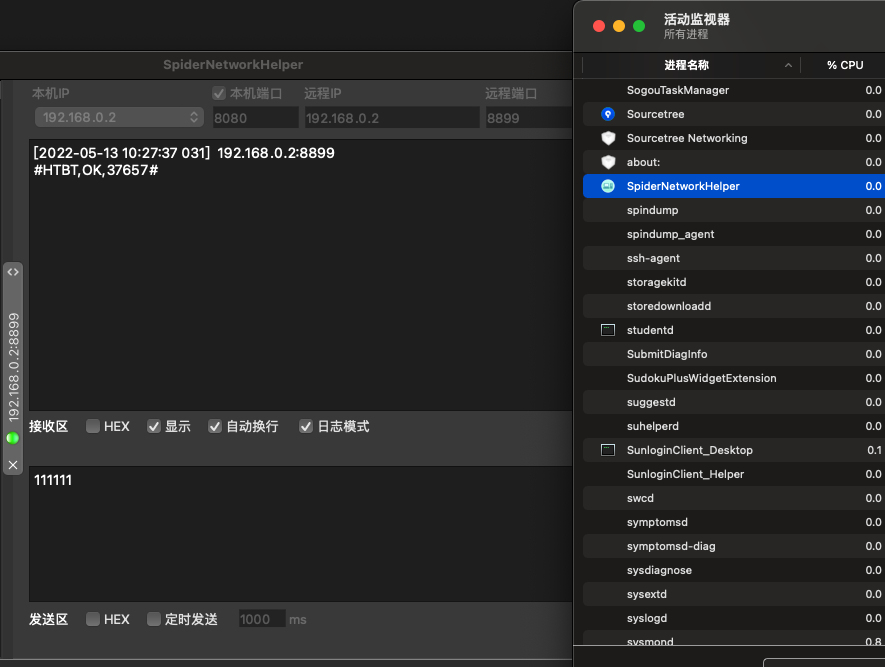

强制结束调试助手进程，服务器收到了断开通知。如下图所示：

WX20220513-102756

软硬件模拟结果完全让人摸不着头脑。在未深入了解硬件及嵌入式程序源码的情况下，这事虽然通过修改心跳阈值解决，但是具体原因不明，只能搁置。

解惑准备

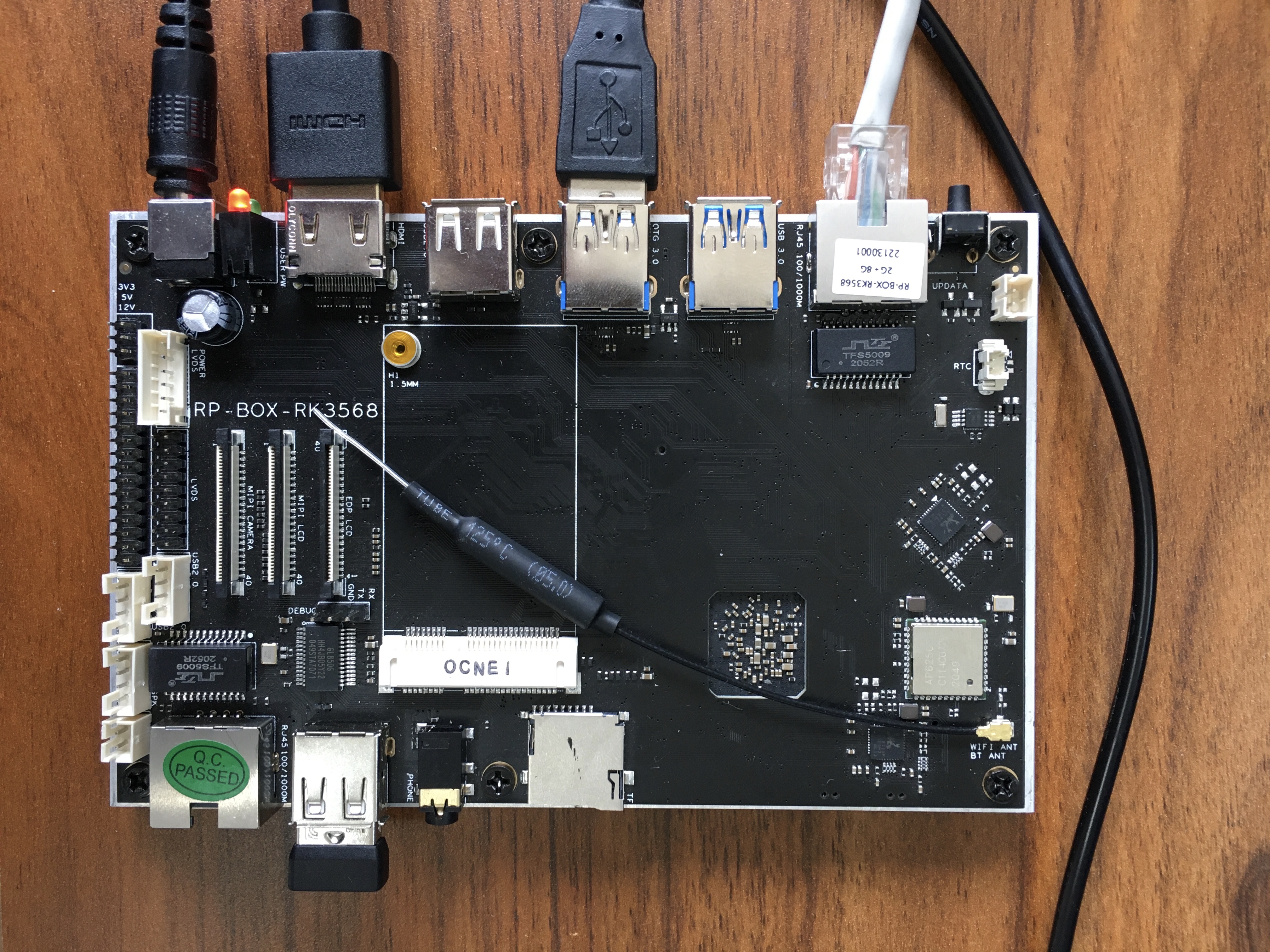

昨天我拿到了一块Android/Linux开发板RK3568，关闭了WIFI，插入了网线，实物图如下：

板子原载系统是Android 12，在公司挂了一夜百度网盘，刷入了Debian（没装Ubuntu的原因是因为镜像5G，而Debian只有3.5G，百度网盘拖下来能快点），如下图：

自带的python3的版本为3.7.2，足够用。服务端使用之前的项目去掉心跳包踢除限制，再写一个简单的tcpclient.py：

import socket

client = socket.socket()
client.bind(('', 1234))
client.connect(('192.168.0.2',8899))

while True:
    msg = input(">>:").strip()
    if len(msg) == 0 :continue
    client.send(msg.encode())
    data = client.recv(1024)
    print("-> Server Response:",data.decode())

解惑开始

服务器IP：192.168.0.2，TCP Server端口：8899；
客户端IP：192.168.0.127，TCP Client端口：1234（随机端口号会建立新连接，可以用来模拟断电后上电）。

准备做3个测试：

断开网线后，开发板向服务端发送一条数据，观察多久断开连接；
断开网线后，开发板向服务端发送一条数据，过几秒后重新插入网线，观察是否会断开连接；
断开网线后，服务端和开发板不收发任何数据，观察多久断开连接；

1. 断开网线后，开发板向服务端发送一条数据，观察多久断开连接

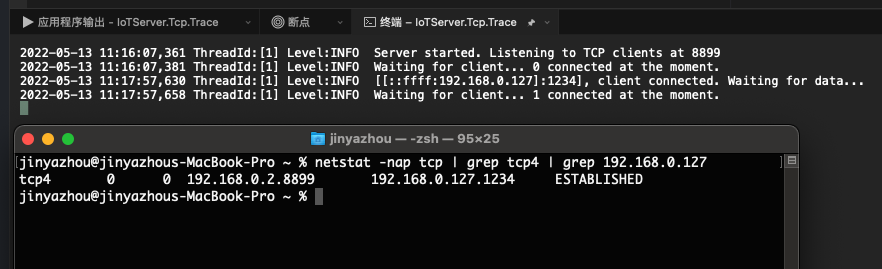

在断开网线后，在服务器使用命令netstat -nap tcp | grep tcp4 | grep 192.168.0.127查看，TCP连接还是处于ESTABLISHED状态，说明断开网线，不会立即断开TCP连接。

WX20220513-113311

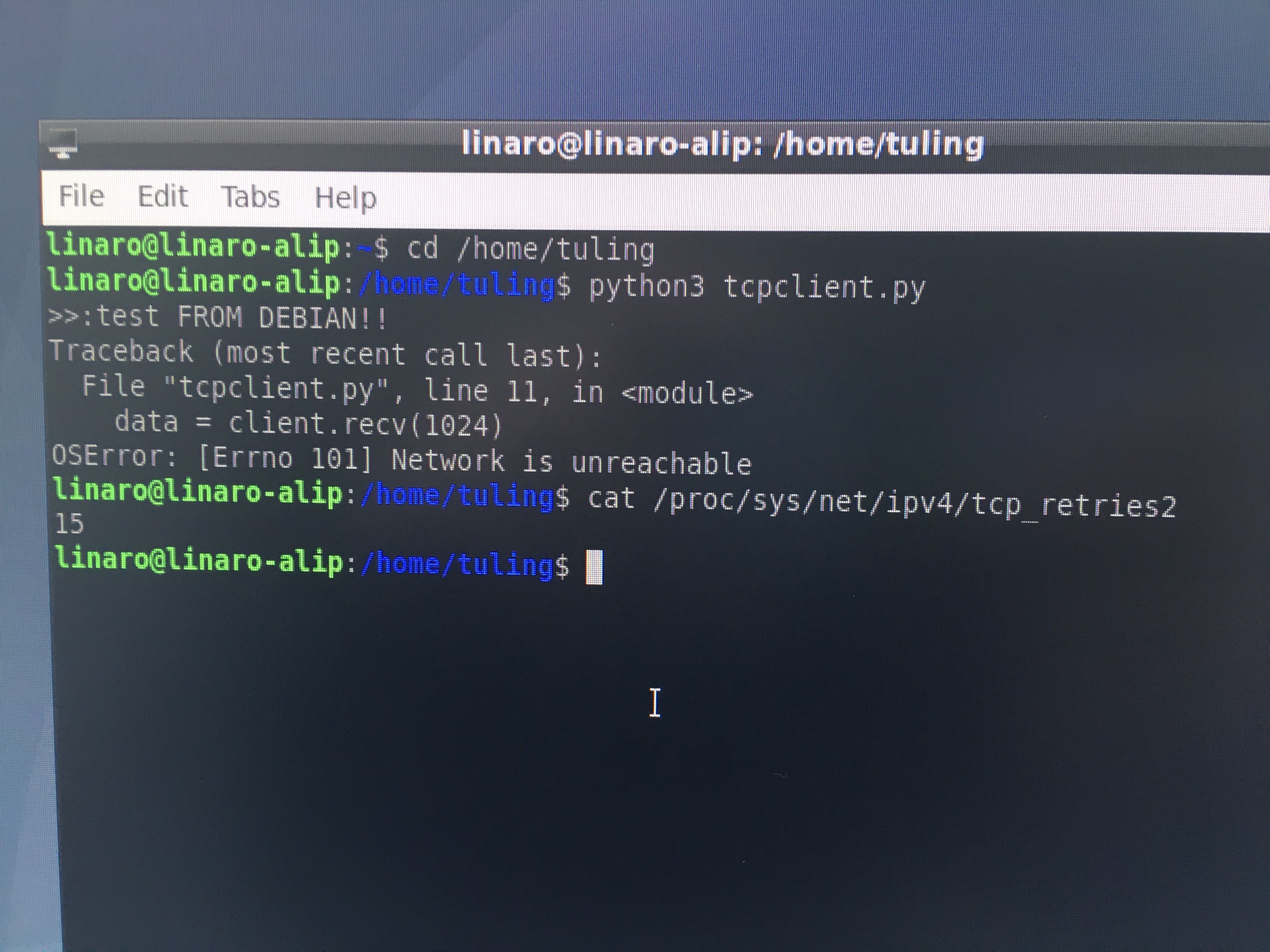

大约15分钟，开发板TCP断开连接，如下图所示：

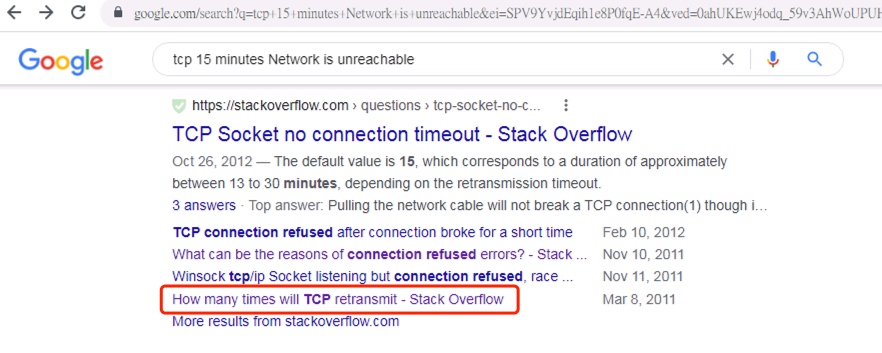

提示Network is unreachable，网络无法到达。我搜了下：

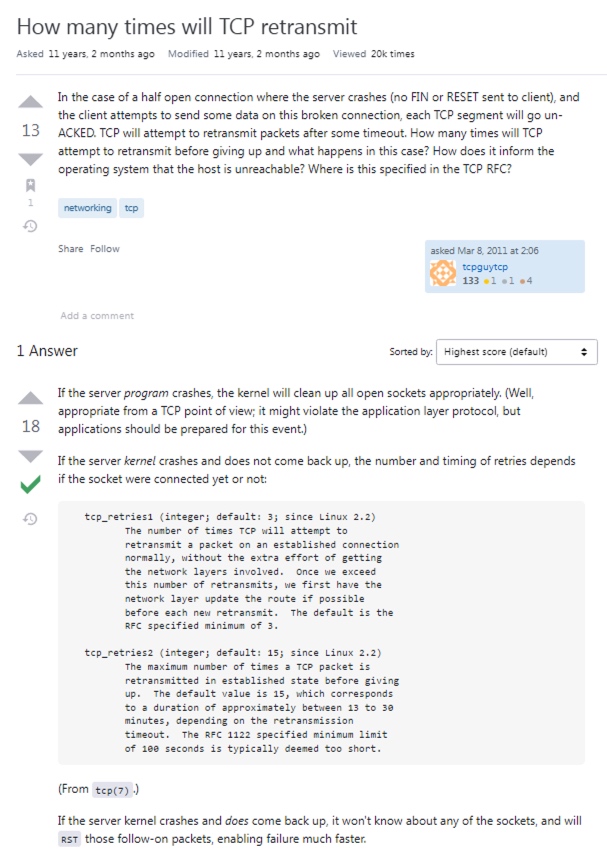

stackoverflow的这个问题聊到了TCP的重试机制：

关于超时重传次数，以下是Linux文档中的描述：

tcp_retries1：
在连接建立过程中（未激活的sock），除了上面的情况以外，内核要重试多少次后才决定放弃连接。

tcp_retries2：
在通讯过程中（已激活的sock），数据包发送失败后，内核要重试发送多少次后才决定放弃连接。

显然，我遇到的问题是tcp_retries2的情况，我查了下系统默认的重试次数：

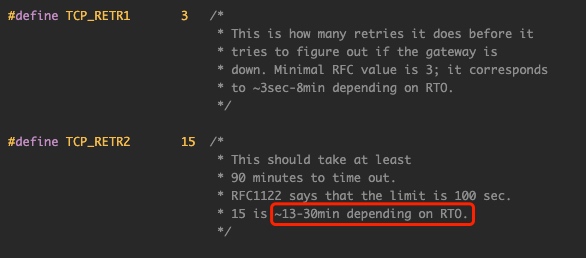

tcp_retries2 的默认值是 15，这个重试次数的耗时大约是13~30分钟，这只是一个大概值，最终耗时时间还要取决于RTO（retransmission timeout，重传超时时间）。

收获及结论：默认情况（未修改tcp_retries2）下，linux嵌入式设备与服务器心跳包的最大超时阈值应控制在10分钟左右。单片机另谈。

2. 断开网线后，开发板向服务端发送一条数据，过几秒后重新插入网线，观察是否会断开连接

在经历了第1个测试后，这个测试可以得出很肯定的答案，开发板会在一段间隔后，使用原tcp通道继续重传发送数据。超时时长间隔如下所示：

3. 断开网线后，服务端和开发板不收发任何数据，观察多久断开连接

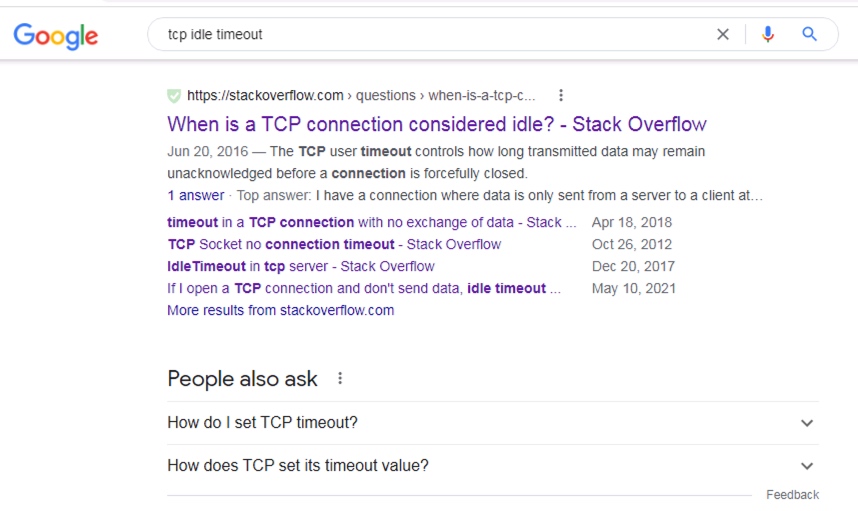

没有做实验，继续搜索相关资料，在stackoverflow找到两篇文章：「When is a TCP connection considered idle?」和「timeout in a TCP connection with no exchange of data」

这两篇文章的矛头都指向了net.ipv4.tcp_keepalive_time：

在开发板运行sysctl -a | grep net.ipv4 | grep keepalive,可以看到keepalive参数配置:

net.ipv4.tcp_keepalive_intvl = 75
net.ipv4.tcp_keepalive_probes = 9
net.ipv4.tcp_keepalive_time = 7200

# tcp_keepalive_time=7200：表示保活时间是7200秒（2小时），也就2小时内如果没有任何连接相关的活动，则会启动保活机制；

# tcp_keepalive_intvl=75：表示每次检测间隔75秒；

# tcp_keepalive_probes=9：表示检测9次无响应，认为对方是不可达的，从而中断本次的连接。

根据上面的参数可以算出一个TCP连接最大空闲时间 = 7200+75*9=7875秒。

收获及结论：默认情况（上图配置）下，linux嵌入式设备与服务器停止收发数据后，会在大约2小时候断开连接。如果大量「设备」（这里的「设备」可能是真实设备，也有可能是黑客伪装的连接）只连接不收发数据，会给服务器造成严重负担，所以要及时踢掉僵尸设备。单片机另谈。

测试总结

默认配置情况下，linux嵌入式设备断开网线后，如果没有任何数据传输，2小时内TCP状态并不会改变，会一直维持连接状态；如果有数据传输，应按最大13分钟断开连接处理。

最后的查根溯源

最后回到单片机硬件设备上，既然是设备离线，那就是跟keepalive有关系，继续搜索资料：

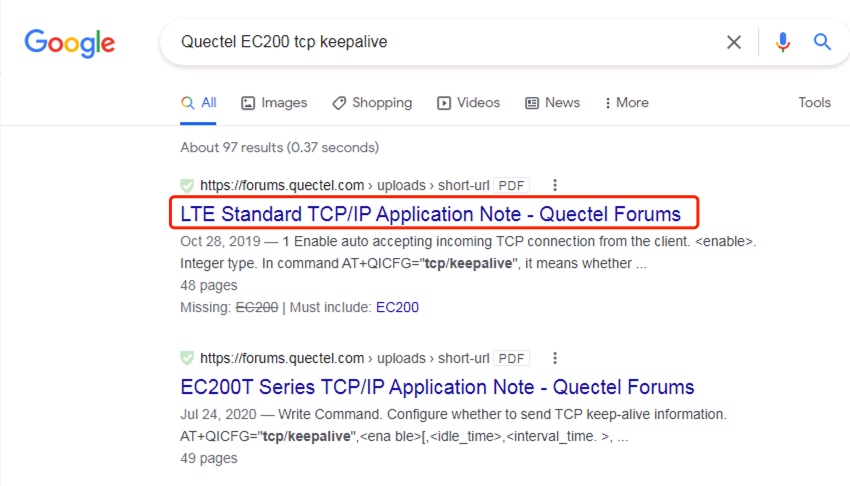

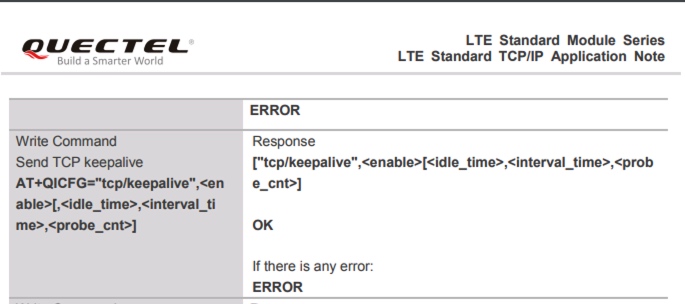

找到了Quectel论坛的一份PDF文档，里面有关于设置keepalive时长的指令：

这样服务端和单片机设备都可以设置keepalive时长。如果设置相同时长，不仅可以避免长连接浪费，也可以一定程度筛选异常连接（比如检测黑客伪造TCP连接进行DDOS攻击）。

至此，一年以来被困扰的疑问已经解决。

参考资料：
「LTE Standard TCP/IP Application Note - Quectel Forums」
「TCP-聊一聊重传次数」
